龍門式數控等離子切割機
產品介紹：YCLM-4000B型龍門式數控等離子切割機
該型數控切割機為龍門式結構，是針對金屬板材下料的數控設備。能實現對各種金屬材料按任意圖形的下料切割。割口粗糙度可達25（▽3），切割后的割口面一般情況下不需要進行表面加工。具有自動化程度高、使用方便、精度高、可靠性高、操作、維護非常簡便等優點，廣泛適用于各種機械制造業中作金屬板材的下料切割。配10.4″VGA彩色液晶顯示器，系統帶自動診斷功能。橫向跨度有3m、4m、5m、6m等多種規格，均采用雙邊驅動，雙軸芯直線導軌，標配為橫向軌距4m，縱向軌長為6m，單火焰或單等離子切割方式，帶自動點火；也可增配成火焰與等離子兩用切割方式?？v向?qū)к夐L(zhǎng)度每節2m,可按用戶要求配置加長導軌及加寬橫梁跨距；還可根據用戶要求配置多把割炬或異型切割和抽條切割兩用。
產品型號及技術參數：
參數/型號 | YCLM-3000 | YCLM-4000 | YCLM-5000 |
軌距 | 3000 | 4000 | 5000 |
有效切割寬度 | 2200(單割炬時) | 3200(單割炬時) | 4200(單割炬時) |
軌長（mm） | 8000 | ||
有效切割長度 | 6500 | ||
火焰割炬數（組） | 標配：1（可選配） | ||
切割厚度 | 1組：8-150 2組:8-120 3組：8-80 | ||
切割間距 | 220 | ||
切割速度（mm/min） | 火焰：100-750 | ||
控制系統 | 北京斯達特或上海交大 | ||
驅動系統 | 日本松下伺服電機及驅動器 | ||
減速器 | 德國進口 | ||
驅動方式 | 雙邊驅動（雙邊交流伺服電機、齒輪、齒條轉動） | ||
調高方式 | 機械式調高 | ||
點火方式 | 自動點火裝置 | ||
套料軟件 | SmartNest 或澳大利亞FastCAM專家版 | ||
氣體介質 | 氧氣/乙炔[丙烷] | 氧氣/乙炔[丙烷] | 氧氣/乙炔[丙烷] |
增 配 項 目 | |||
軌 距 | 可根據客戶需求選配 | ||
軌 長 | 可根據客戶需求選配 | ||
等離子電源 | 可根據客戶需求選配（國產或進口） | ||
弧壓自動調高 | 可根據客戶需求選配（國產或進口）
| ||
說明： 1、以上為本公司產品標配；2、軌距可根據客戶需求定做；3、軌長可根據客戶需求定做；4、數控系統還可選擇美國海寶、北京斯達特、上海交大等。
產品特點：
1. 橫梁：采用方管對焊結構，具有剛性好，精度高，自重輕，慣性小的特點。所有焊接件均振動時效去應力處理，有效的防止了結構變形；
2. 縱、橫向驅動：均采用精密齒輪齒條（7級精度）傳動。橫向?qū)к壊捎门_(tái)灣進口的直線導軌，縱向?qū)к壊捎镁芗庸さ碾娞輰?zhuān)業導軌，保證了切割機的運行平穩，精度高，且經久耐用，清潔美觀；減速采用行星齒輪減速器，可以非常完美的保證運動的精度和平衡度；
3. 縱向驅動架（端架）：兩端裝有水平導向輪，可調整驅動架底部偏心輪對導軌的緊壓程度，使整機在運動中保持穩定的導向。裝有除塵器，隨時刮掃積聚在導軌表面的雜物；
4. 驅動系統：選用進口日本全數字交流伺服或德國百格拉步進驅動技術，使整機運行平穩，速度變速范圍寬，加速時間短；
5. 升降體：采用鋁合金結構體，升降導向采用貫通式升降，升降提升采用滾珠絲杠提升；
6. 簡單易用的自動編程系統，使數控編程不再?gòu)?fù)雜，輕而易舉；
7. 數控控制系統：采用自主研發控制系統，配合PLC作輸入輸出控制，使該電氣系統具有優良穩定性和超強抗干擾。

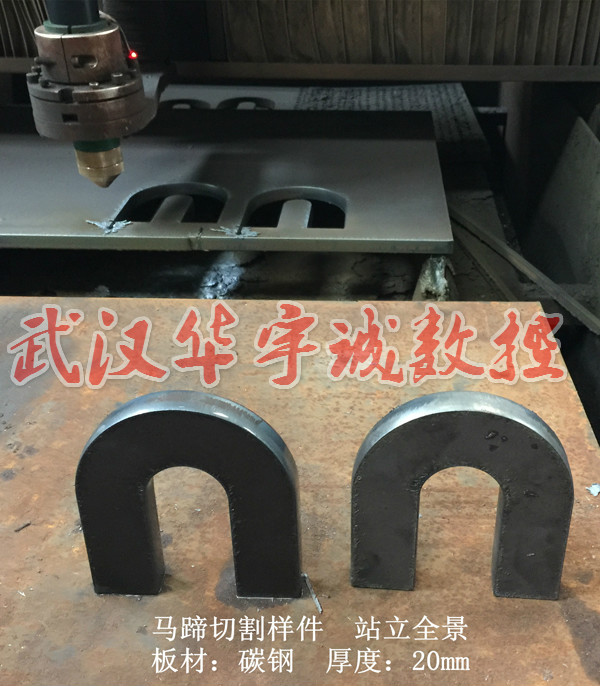

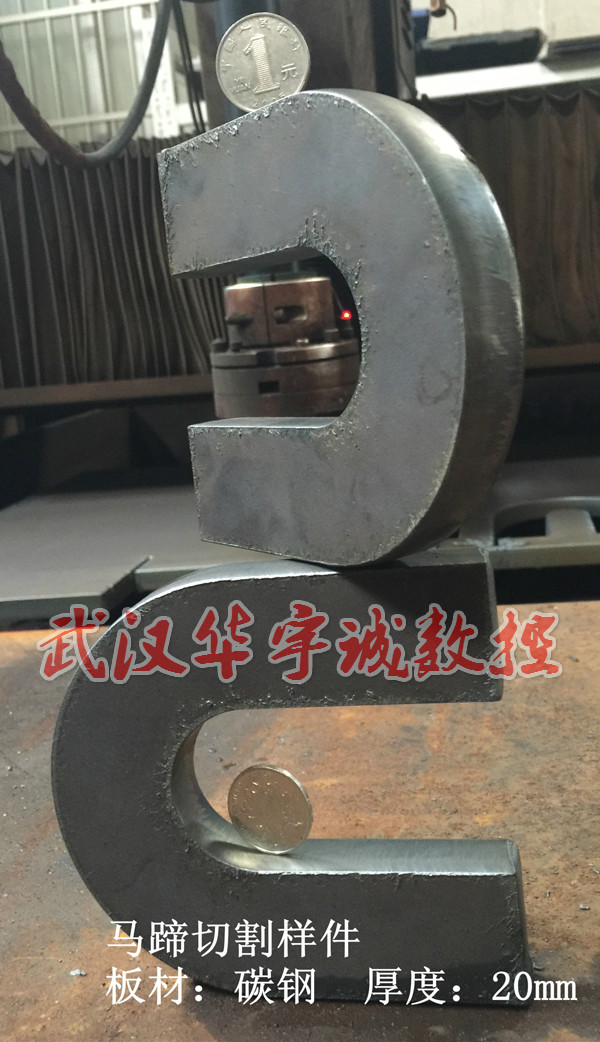

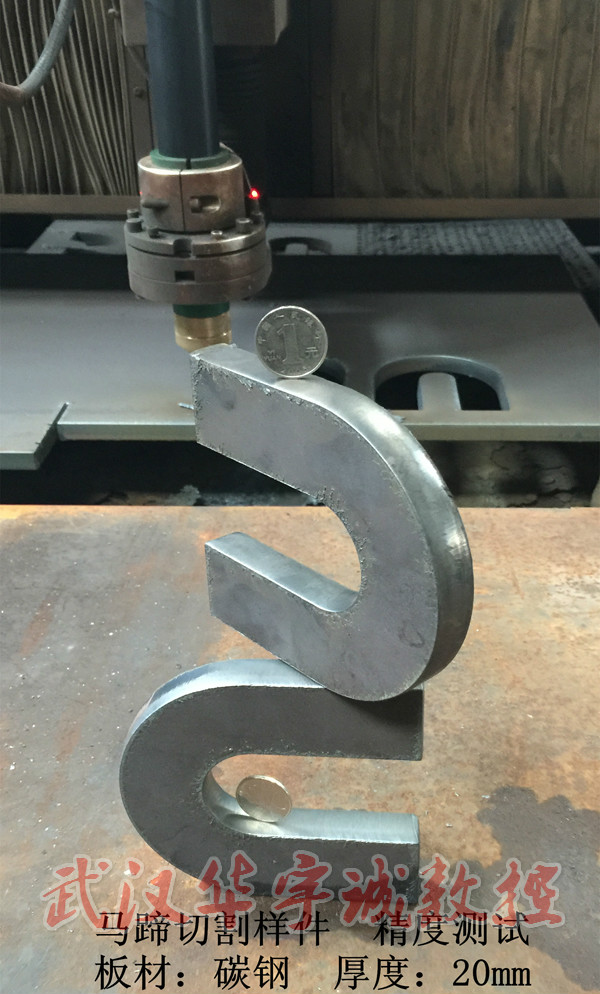

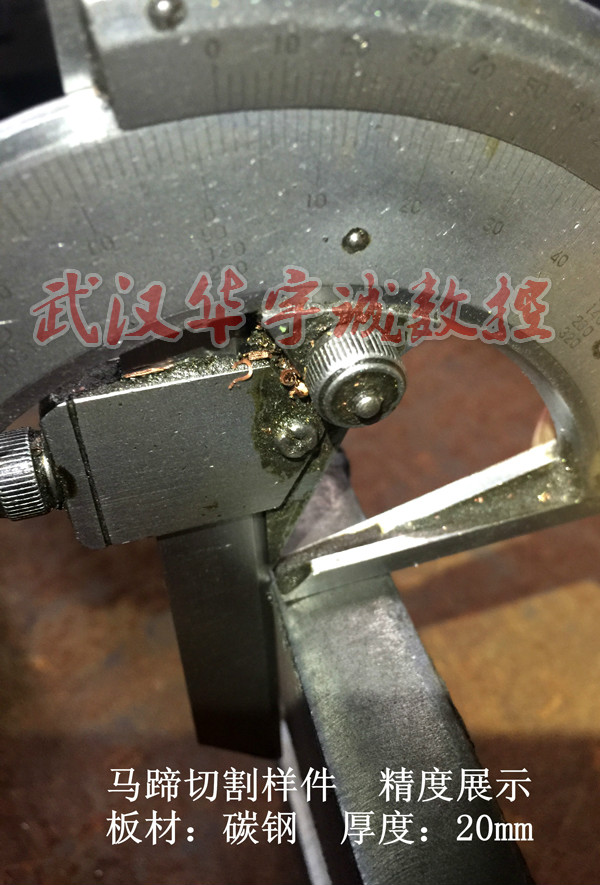

切割樣品展示：
